【实用新型】冷冻装置及肿瘤消融设备

发布时间:2022-08-06 浏览次数:
字号:
+-14

  专利号:ZL202021160669.4

  申请日:20200619

  发明人:贤少忠; 孔广起

  法律状态:授权

  公开号:CN213190036U

  授权公告日:2021-05-14

  交易方式:转让; 许可

  【摘要】:

  本实用新型涉及医疗设备技术领域,提供了一种冷冻装置及肿瘤消融设备,该装置包括冷冻机;输送管,输入端与所述冷冻机连接,输出端设置有喷头;冷冻囊袋,套置于所述喷头的外部,压缩挡板,可折叠和展开的设置于输送管输出端的外部,用于调节膨胀后的冷冻囊袋形状;至少两个压缩挡板均布于所述输送管输出端的外部;每个所述压缩挡板之间通过柔性薄膜连接;压缩挡板与柔性薄膜连接形成,在所述压缩挡板展开后,用于调节所述冷冻囊袋形状的调节平面。本实用新型通过设置压缩挡板,实现了对冷冻囊袋形状的调节,保证了冷冻囊袋与不规则创面的充分贴合,还可以根据需要单独操作一个压缩挡板,对冷冻囊袋局部区域进行调节,实现对不同角度创面的处理。

  【技术领域】:

  本实用新型涉及医疗设备技术领域,特别是涉及一种冷冻装置及肿瘤消融设备。

  【实用新型内容】:

  本实用新型旨在至少解决现有技术中存在的冷冻囊袋无法与不同尺寸、形状创面实现紧密贴合的技术问题。本实用新型提出一种冷冻装置。

  本实用新型还提出一种肿瘤消融设备。

  根据本实用新型第一方面实施例的一种冷冻装置,包括:

  冷冻机;

  输送管,输入端与所述冷冻机连接,输出端设置有喷头;

  冷冻囊袋,套置于所述喷头的外部;

  进气管,设置于所述输送管内部,用于向所述冷冻囊袋输送气体;

  排气管,设置于所述输送管内部,用于将所述冷冻囊袋内的气体排出;

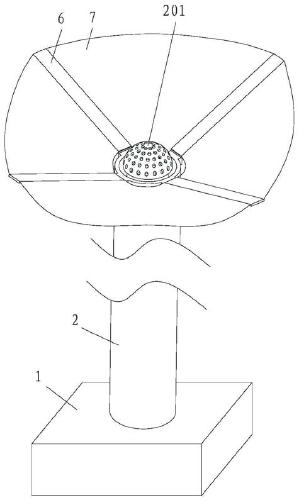

  压缩挡板,可折叠和展开的设置于所述输送管输出端的外部,用于调节膨胀后的所述冷冻囊袋形状。

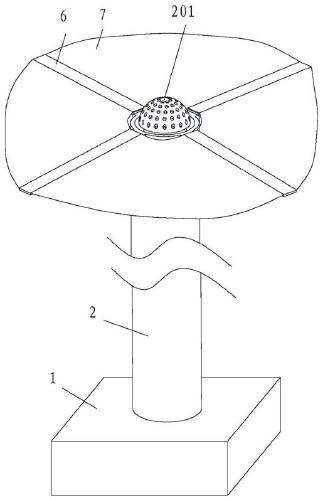

  根据本实用新型的一个实施例,至少两个所述压缩挡板均布于所述输送管输出端的外部;

  每个所述压缩挡板之间通过柔性薄膜连接;

  所述压缩挡板与所述柔性薄膜连接形成,在所述压缩挡板展开后,用于调节所述冷冻囊袋形状的调节平面。

  具体来说,通过设置能够可折叠和展开的压缩挡板,实现了对充气后冷冻囊袋形状的调节,由于腔内情况复杂,每个创面的形状也不规则,因此,通过压缩挡板对充气后的冷冻囊袋进行挤压,一方面保证了冷冻囊袋能够与创面的紧密贴合,另一方面也避免了冷冻囊袋受到创面的反作用力而带来的形变,进而影响使用效果。

  根据本实用新型的一个实施例,每个所述压缩挡板能够独自展开和折叠,用于对所述冷冻囊袋局部区域的形状进行调节。

  具体来说,将每个所述压缩挡板设置为可单独展开和折叠,使得面对创面的不同形状、大小以及朝向,做出针对性的调整,通过调节对应区域的压缩挡板,实现在该创面区域内,冷冻囊袋与创面的紧密贴合。

  根据本实用新型的一个实施例,每个所述压缩挡板展开的角度介于0°至150°之间。

  具体来说,通过对所述压缩挡板调节角度的设置,满足了在所述冷冻囊袋能承受的压力范围内,对所述冷冻囊袋形状的调节。

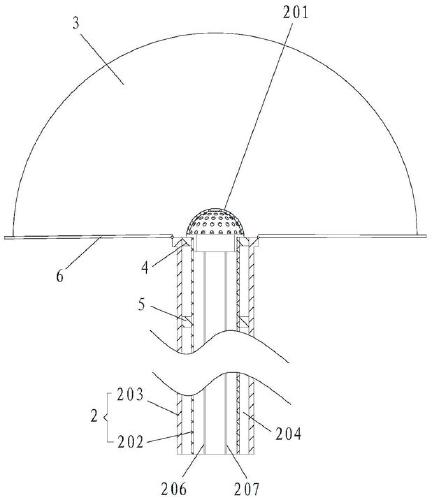

  根据本实用新型的一个实施例,所述输送管包括

  第一管体,所述第一管体的输出端与所述喷头连接;

  第二管体,套置于所述第一管体的外部;

  所述第一管体和所述第二管体之间形成,用于收纳所述冷冻囊袋的容纳空间;

  所述进气管和所述排气管设置于所述第一管体内。

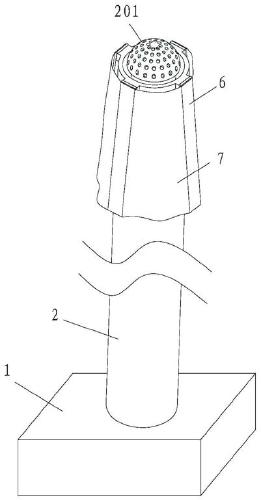

  具体来说,通过彼此套置的所述第一管体和所述第二管体,以及设置于所述第一管体和所述第二管体之间的容纳空间,实现了对冷冻囊袋的收纳,避免了在所述冷冻囊袋排气之后,所述冷冻囊袋在所述输送管外部处于自由状态,造成与创面二次接触,而带来创面感染的风险。

  根据本实用新型的一个实施例,还包括

  第一连接单元,与所述冷冻囊袋连接,并滑动设置于所述容纳空间内;

  第二连接单元,在所述容纳空间内,与所述第一连接单元间隔设置;

  其中,所述第一连接单元与所述第二连接单元,通过磁吸作用实现所述冷冻囊袋在所述容纳空间内的收纳。

  具体来说,通过设置所述第一连接单元和所述第二连接单元,实现了所述冷冻囊袋在排气之后,能够快速的收纳于所述容纳空间内,使得冷冻装置占用空间减小,便于冷冻装置从病灶处的撤出。

  根据本实用新型的一个实施例,所述第一连接单元和所述第二连接单元均由永磁材料制成。

  具体来说,通过两个由永磁材料制成的所述第一连接单元和所述第二连接单元,实现了排气后的所述冷冻囊袋在磁吸作用下,快速收纳于所述容纳空间,所述冷冻囊袋充气膨胀是通过膨胀的作用力,克服所述第一连接单元和所述第二连接单元之间磁吸作用力实现的。

  根据本实用新型的一个实施例,所述第一连接单元由永磁材料制成;

  所述第二连接单元内置有导电线圈;

  或者,所述第一连接单元内置有导电线圈;

  所述第二连接单元由永磁材料制成。

  具体来说,所述第一连接单元和所述第二连接单元之间,通过电磁铁的磁吸作用,实现所述冷冻囊袋在所述容纳空间内的收纳,当需要收纳时,导电线圈通电,所述第一连接单元和所述第二连接单元之间产生磁吸作用,所述第一连接单元在磁吸作用下,在容纳空间内滑动,带动所述冷冻囊袋收纳于所述容纳空间内,需要所述冷冻囊袋充气膨胀时,将导电线圈断电后,向所述冷冻囊袋内充气即可。

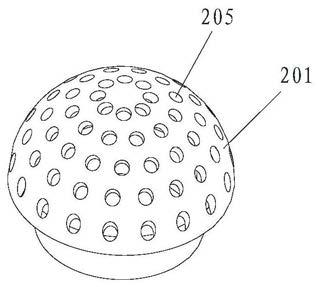

  根据本实用新型的一个实施例,所述喷头上均布有若干喷孔。

  具体来说,所述冷冻机内存放有冷冻液,所述冷冻液通过所述输送管进入所述喷头,并从所述喷头上的所述喷孔进入所述冷冻囊袋内,进入所述冷冻囊袋后的所述冷冻液转化为气体,使所述冷冻囊袋充气膨胀,而所述喷孔多个均布设置,使得对所述冷冻囊袋内充气的过程中,所述冷冻囊袋受力更加均匀,充气也更加均匀,所述冷冻囊袋充气膨胀后,形成表面均匀的球状结构。

  根据本实用新型第二方面实施例的一种肿瘤消融设备,具有上述的一种冷冻装置。

  本实用新型实施例中的上述一个或多个技术方案,至少具有如下技术效果之一:本实用新型通过设置压缩挡板,实现了对冷冻囊袋形状的调节,保证了冷冻囊袋与不规则创面的充分贴合,还可以根据需要单独操作一个压缩挡板,对冷冻囊袋局部区域进行调节,实现对不同角度创面的处理。

  本实用新型的附加方面和优点将在下面的描述中部分给出,部分将从下面的描述中变得明显,或通过本实用新型的实践了解到。

  【附图】:
