授权专利
【实用新型】采血架收纳箱
专利号：ZL202121954799.X
申请日：20210819
发明人：丁红
法律状态：授权
公开号：CN214806900U
授权公告日：2021-11-23
交易方式：转让; 许可
【摘要】：
本实用新型涉及心内科护理用品领域，具体为心内科护理用喂药装置，所述喂药杯的底端一侧设置有储药杯，所述储药杯的底端一侧设置有电机盒，所述电机盒的外端一侧设置有操控按钮，所述喂药杯的顶端设置有杯盖，所述杯盖的上表面嵌合安装有温度显示屏，所述喂药杯的外端靠近杯盖的一侧设置有转动杆，且喂药杯通过转动杆与杯盖转动连接，所述喂药杯的外端一侧连接有防丢绳，所述电机盒的底端设置有底盖，且底盖的底端固定安装有防滑皮圈。本实用新型所述的心内科护理用喂药装置，能够使得整体装置实现更便捷高效的进行喂药，有效的提高了使用人员的工作效率，带来更好的使用前景。
【技术领域】：
本实用新型涉及心内科护理用品领域，具体是心内科护理用喂药装置。
【实用新型内容】：
心内科护理用喂药装置，包括喂药杯，所述喂药杯的底端一侧设置有储药杯，所述储药杯的底端一侧设置有电机盒，所述电机盒的外端一侧设置有操控按钮，所述喂药杯的顶端设置有杯盖，所述杯盖的上表面嵌合安装有温度显示屏，所述喂药杯的外端靠近杯盖的一侧设置有转动杆，且喂药杯通过转动杆与杯盖转动连接，所述喂药杯的外端一侧连接有防丢绳，所述电机盒的底端设置有底盖，且底盖的底端固定安装有防滑皮圈，所述电机盒的内侧设置有控制板。
作为本实用新型进一步的方案：所述控制板的外端对应操控按钮的一侧固定安装有按钮操控板，所述电机盒的内部靠近控制板的一侧设置有伺服电机，且伺服电机与按钮操控板的输入端均与控制板的输出端电性连接。
作为本实用新型再进一步的方案：所述伺服电机的输出轴一端固定安装有破碎轮，且破碎轮设置在储药杯的内部，所述电机盒的内部一侧设置有蓄电池，且蓄电池的输出端与控制板的输入端电性连接。
作为本实用新型再进一步的方案：所述电机盒的顶端对应储药杯的一侧固定安装有第一内螺纹套，所述储药杯的底端对应第一内螺纹套的一侧固定安装有第一外螺纹套，且第一内螺纹套与第一外螺纹套之间相互啮合，所述喂药杯的外壁一侧刻蚀有刻度尺，所述喂药杯的内部对应刻度尺的一侧开设有勘察窗。
作为本实用新型再进一步的方案：所述喂药杯的顶端一侧固定安装有出水嘴，且喂药杯的上表面对应杯盖的一侧固定安装有密封圈，所述喂药杯的底端一侧固定安装有第二外螺纹套，所述储药杯的内部对应第二外螺纹套的一侧嵌合安装有第二内螺纹套，且第二外螺纹套与第二内螺纹套之间相互啮合。
作为本实用新型再进一步的方案：所述杯盖的底端对应出水嘴的一侧固定安装有导热堵头，且杯盖通过导热堵头与出水嘴卡合连接，所述杯盖的内部一侧设置有控制器。
作为本实用新型再进一步的方案：所述导热堵头的内部一侧嵌合安装有温度传感器，且控制器的输入端与温度传感器的输出端电性连接，所述控制器的输出端与温度显示屏的输入端电性连接。
与现有技术相比，本实用新型的有益效果是：
1、通过设置的喂药杯，当使用人员需要将药片碾碎时，则可以通过第二外螺纹套与第二内螺纹套的配合，便捷的将电机盒拆下，使用人员则可以将药片放置在储药杯中，通过将喂药杯灌水后，通过勘察窗配合着刻度尺，则可以实现控制加的热水量，通过第一外螺纹套与第一内螺纹套的配合将喂药杯与储药杯连接，通过蓄电池对控制板进行通电，通过按动操控按钮后，配合着按钮操控板驱动伺服电机进行转动，通过伺服电机带动破碎轮进行转动，则可以将药片进行碾碎，则可以实现简单便捷的冲服，通过将防丢绳套在手腕处，有效的避免喂药杯掉落，通过转动杆打开杯盖后，则可以通过出水嘴进行喝药，有效的提高该装置的实用性，便于使用人员进行使用，相对于传统方式更好。
2、通过设置的杯盖，为了能够测试到水温，则可以通过杯盖设置的导热堵头将出水嘴的热量进行传导，配合着温度传感器将温度进行检测，通过控制器将信号转化后，通过温度显示屏进行温度显示，有效避免使用人员因温度过高而烫伤，便于使用人员进行使用，相对于传统方式更好。

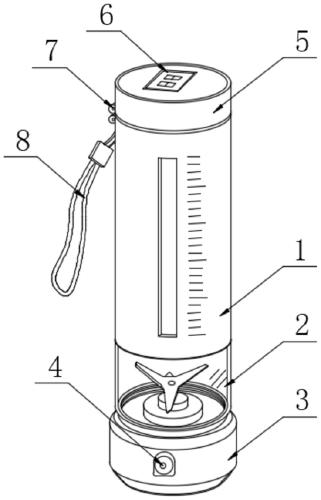

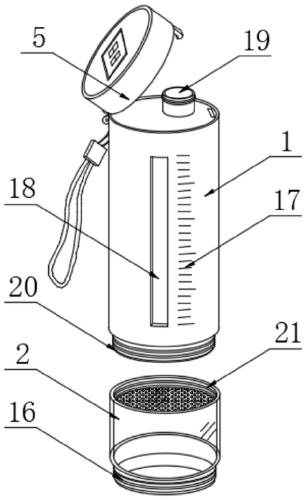

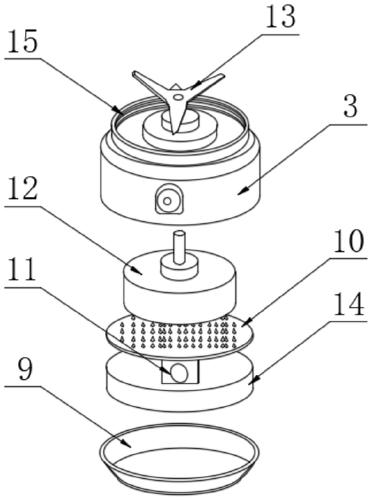

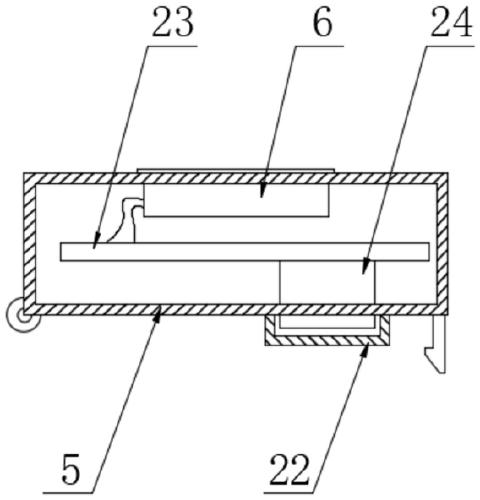

【附图】：
