授权专利
【实用新型】电子肠镜镜身稳定器
公开(公告)号: CN217430394U

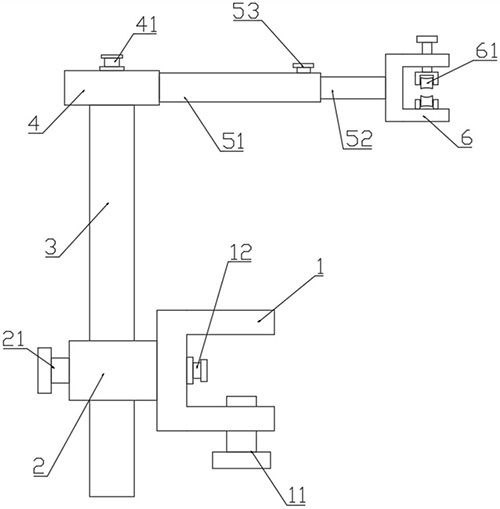

摘要附图:
标题: 电子肠镜镜身稳定器
专利类型: 实用新型
申请日: 2022-01-21
公开(公告)日: 2022-09-16
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61G13/10 | A61B1/31 | A61B1/00
法律状态/事件: 授权
技术功效: [0017]固定框的设计，使底板能够通过固定框固定在床沿一侧，而固定框的可转动，使固定框，能通过不同的情况，调节固定框的旋转角度，使固定框能够更好的与不同的床沿进行固定，调节杆在底板上的可上下运动，能够根据不同的需求，调节输送器的高度，从而满足不同的输送高度需求，调节盘的可转动，使输送器在高度进行调节固定后，能够通过调节盘的转动，使输送器，能够更好的调节角度，延伸杆的可伸缩，使输送器能够根据不同的需求，进行调节不同的位置，使输送器，能够精准的到达指定位置;上述相结合使用，能够根据不同的情况，调节输送器的输送高度，输送角度和输送位置，实现多维空间的调节，能够使底板与床沿固定后，输送器能够更好的运动至需要的位置，并且进行固定;
摘要: 本实用新型电子肠镜镜身稳定器，包括底板、调节杆、延伸杆和定位框，所述底板一侧设有可转动且用于底板固定在床沿一侧的固定框，所述调节杆可上下运动的设置在底板另一侧，所述调节杆上端设有可转动的调节盘，所述调节盘一侧设有固定连接且长度可伸缩的延伸杆，且延伸杆端部与定位框固定连接，所述定位框内设有用于镜身夹持输送的输送器。镜身稳定器的设计，解放助手扶持镜子，在操作及治疗过程中需要的时候相当于操作者的第三支手固定镜身，做到精准活检并减少助手的工作量，此操作具有操作简单、开闭便捷、稳定性好、经久耐用、制作成本低、可重复使用特点。
