一种消融针

发布时间:2023-09-04 浏览次数:
字号:
+-14

公开(公告)号: CN219331880U

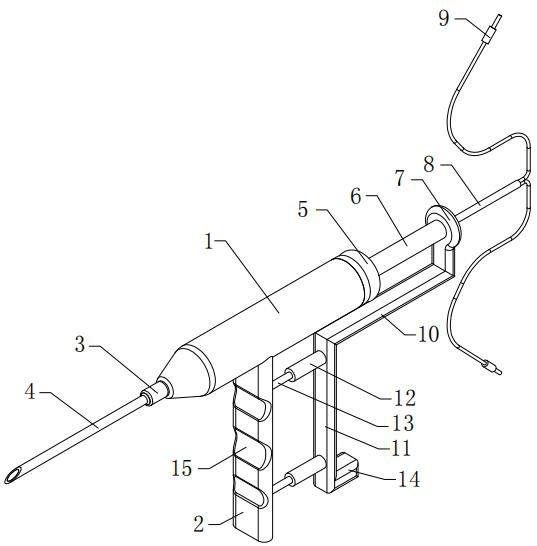

摘要附图:


标题: 一种消融针

专利类型: 实用新型

申请日: 2023-05-23

公开(公告)日: 2023-07-14

发明人: 杨婧

当前申请(专利权)人: 首都医科大学附属北京潞河医院

IPC分类号: A61B18/00

法律状态/事件: 授权

技术功效语段: [0031]本实用新型提供的消融针主要由圆柱形外壳、手柄、导向滑块、导向套、挡环、复位弹簧、电极针芯、连接杆、连接块、L形连接臂、操纵杆以及绝缘鞘组成,使用时,用一只手同时握住手柄以及操纵杆,在握紧时可以驱动操纵杆朝向手柄靠近,操纵杆通过L形连接臂以及连接块驱动连接杆带动导向滑块带动电极针芯朝向圆柱形外壳的前端移动,进而使得电极针芯的前端露出绝缘鞘的前端,即可使得电极针芯的前端直接与肿瘤组织接触,电极针芯在接入脉冲发生器后在肿瘤内部形成强电场,使肿瘤细胞膜形成不可逆孔隙,诱导肿瘤细胞凋亡,达到消融肿瘤细胞的目的,该消融针实现了可以进行单手操作的目的,有利于医护人员便捷地进行消融操作,从而保证消融手术的进程。

摘要: 本实用新型提供了一种消融针,包括:圆柱形外壳、手柄、导向滑块、导向套、挡环、复位弹簧、电极针芯、连接杆、连接块、L形连接臂、操纵杆以及绝缘鞘。圆柱形外壳,前端一体设有连接座,后端为开口端;手柄固定安装在圆柱形外壳的底部,手柄垂直于圆柱形外壳设置;导向滑块滑动安装在圆柱形外壳的内部;导向套螺纹安装在圆柱形外壳的后端内部;挡环固定安装在圆柱形外壳的内部,挡环位于导向滑块与连接座之间;复位弹簧设于圆柱形外壳的内部,且复位弹簧抵接于导向滑块与挡环之间。本实用新型提供的消融针,实现了可以进行单手操作的目的,有利于医护人员便捷地进行消融操作,从而保证消融手术的进程。
