一种负压吸痰管

发布时间:2023-09-04 浏览次数:
字号:
+-14

公开(公告)号: CN219323714U

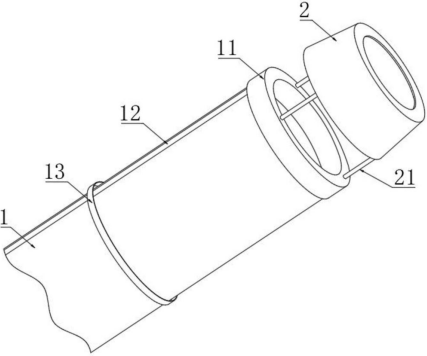

摘要附图:


标题: 一种负压吸痰管

专利类型: 实用新型

申请日: 2022-11-08

公开(公告)日: 2023-07-11

发明人: 邢秒

当前申请(专利权)人: 首都医科大学附属北京潞河医院

IPC分类号: A61M1/00 | A61M25/14 | A61B1/233

法律状态/事件: 授权

技术功效语段: [0018]由于摄像头安装在管体上的形式,能够造成对管体直径变大,从而使管体在通过插入鼻腔的方式进行吸痰时,增加患者的难受程度,而且插入的过程也很容易造成患者痛苦,而本实施例中将摄像头位置的巧妙设计,能够有效的减少了摄像头设置在管体上,造成直径变大的情况,将摄像头设置在管体的前端,这样摄像头的直径和管体的直径相重合,并不会使管体的直径变大,能够有效的减少了患者在插入吸痰管时的痛苦程度,从而摄像头与管体端部之间的间隙,能够有效的保证了吸痰管的吸痰功能。

摘要: 本实用新型一种负压吸痰管,包括管体、可视显示屏和摄像头,所述摄像头与可视屏之间设有信号传输的导线,所述摄像头设置在管体吸痰端的外侧,且摄像头与管体端部之间形成吸痰的腔体。将摄像头位置的巧妙设计,能够有效的减少了摄像头设置在管体上,造成直径变大的情况,将摄像头设置在管体的前端,这样摄像头的直径和管体的直径相重合,并不会使管体的直径变大,能够有效的减少了患者在插入吸痰管时的痛苦程度,从而摄像头与管体端部之间的间隙,能够有效的保证了吸痰管的吸痰功能。
